上一章节主要介绍了介绍了数字控制UPS电源的应用优势体现在哪些方面。本章节主要介绍了基于DSP数字控制UPS电源的工作流程和组成结构，深入剖析了关键电路的结构功能，对数字化UPS电源应用具有重要现实指导意义。

    一、DSP控制的UPS电源工作流程

    DSP控制的数字式UPS电源的工作流程是：当市电正常情况下，输入电压、频率在允许的范围时，PFC部分对输入进行功率因数校正，使得该系统的输入功率因数为0.98左右，同时避免对电网产生污染，输入的市电经PFC环节变换得到400V直流输出电压，为后面的逆变电路提供能量。同时DC/DC部分仍然在正常工作，只是由于电池电压经过DC/DC电路变换得到360V输出电压，略小于市电经PFC变换得到的直流母线电压，这样通过二极管就将它和直流母线隔离，DC/DC部分空载运行，处于热备用状态。当市电不正常时，市电掉电或者输入电压、频率不在允许的范围时，市电经PFC得到直流母线电压迅速降低，当低于360V时，二极管导通，使得直流母线电压维持在360V，此时逆变器得到的能量是由电池电压经由DC/DC电路变化得到的直流母线电压。无论市电是否正常逆变部分均可以正常的工作。一般蓄电池可提供几分钟到几十分钟的后备供电时间，大容量的电池组的后备供电时间可以达几个到几十个小时，对于备有柴油发电机的用户，可以在市电停电5~10秒之内把柴油发电机投入到UPS电源的输入端，可以在长时间停电的情况下向用户提供高质量的正弦波电源。经处理以后的市电同时还送给市电电压/流相位测量电路，产生市电电压信号和相位信号，供微处理器电压/流测量和同步锁相之用。这样就实现了对负载的不间断供电功能。

    二、DSP控制的UPS电源组成结构

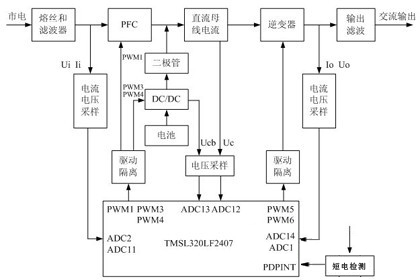

    UPS电源要实现数字化控制化，那要用更多的模拟器件才能实现的控制功能和算法就可以通过DSP的软件的编程来实现，所以整个UPS电源的结构就相比较用模拟器件的实现的UPS电源的整体结构要简单得多。如图1所示下面就是数字化的UPS电源的整体框图。主要由输入功率因数校正、逆变部分、DC/DC等组成。

    三、DSP控制的UPS电源关键电路结构

    (1)UPS电源的功率校正电路

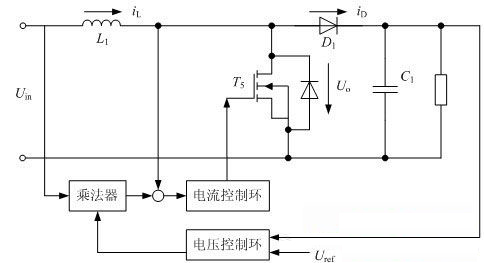

    输入功率因数校正电路如图2所示主要由功率管T5、电感L1、二极管D1、电容C1组成。它为输入部分提供功率因数校正功能，并且提升电压至400V。

    输入功率因数校正因数电路的工作原理，UPS电源市电通过功率因数校正模块，来进一步减少来自电网*，同时使整个UPS电源系统的功率因数和转换效率得到提高。功率校正模块是一个AC/DC变换器，它完成输入的整流，同时控制输入电流为正弦波，从而达到很高的输入功率因数。功率因数校正部分还必须保持直流电压恒定，不随输入的变化而改变。直流电压又在逆变部分变换成幅值、频率合适的交流电源。当UPS电源工作处在蓄电池方式时，该直流电源经过DC/DC变换隔离后得到逆变部分所需的直流电压。

    (2)正弦逆变电路结构

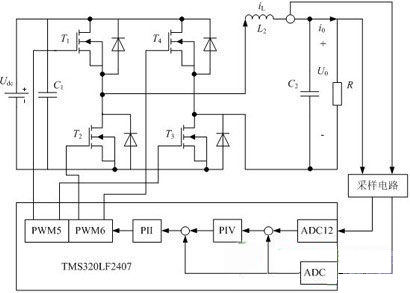

图3正弦逆变器电路图

    数字UPS电源的正弦逆变器是时刻处于工作过程中，其工作原理是通过采样电路对逆变电路输出电压和电流进行采样，得到的采样信号输入到DSP，通过对采样信号进行处理，依照一定的算法和程式来实现正弦逆变电路控制的功能。

    (3)DC/DC电路结构

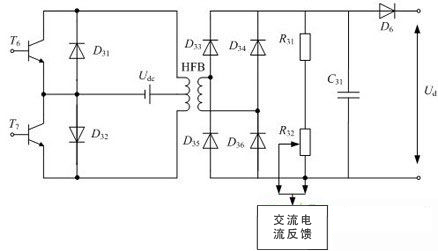

    DC/DC电路的构成如图4所示，主要是由高频变压器、功率管T6、T7，整流二极管D33、D34、D35、D36，电容C31等组成。该部分采用直流电压环反馈控制，变换后的电压通过二极管D6与PFC的输出端相连。

图4DC/DC电路的结构图

    由于电池电压比较低，逆变器对直流电压的利用率又不高，因此需要DC/DC电路来转换电池的电压。而DC/DC的电路结构有很多，但是各有优缺点，最常用的就是推挽式直流变换电路这种电路的优点就是驱动电路简单，输出功率大。一般被功率要求比较高的负载选作直流变换电路。

    (4)UPS电源其他结构功能

    同时通过SCI和SPI来实现整台UPS电源的监控程序，通过SCI口和微机进行通信，实现远程监控是全数化UPS电源的重要结构功能。

    其中一方面，在UPS电源运行时出现市电故障或停电时，UPS电源会利用上述通讯通道向由它供电的计算机网络传送因市电故障产生的报警信号。当长时间停电，而电池组的供电电压要低于临界放电电压时，计算机网络会在UPS电源发出自动关闭命令的驱动下，完成数据的保存和设备的保护。

    而另一方面，提供一个友好的人机界面，可实时监视UPS电源的运行参数，方便用户的参数修改，同时便于用户查询UPS电源运行的历史记录。还可在计算机网络上对UPS电源进行定时的开机/自动关机操作。为实现上述控制功能，还可以提供RS-232和RS-485通信接口，用户可根据实际情况任选一种。对于要求执行网络管理功能的UPS电源，应配置有简单的网络管理协议(SNMP)适配器或适配卡。

   随着数字化技术的发展，DSP技术已被越来愈多UPS电源厂家应用于产品中。而DSP技术也被广泛应用一方面提高了UPS电源产品输出电压的稳定性和纯净程度，另一方面也提高了UPS电源产品自身的可靠性。而IGBT技术和高频技术的应用，除了大大提高了电源效率，降低了系统噪音和电源自身的电力损耗外，也大大提高了系统的可靠性。UPS电源的数字化并不是简单的指在系统中应用了数字器件，如单片机及FPGA等，而是指整个系统的控制应用数字器件的计算能力和离散控制方法来完成。随着数字处理硬件技术的发展，计算速度的提高，必然会促使UPS电源产品向数字化方向发展。
