机房动力环境监控系统方案

双击自动滚屏 发布者:精密空调 发布时间:2015-07-09 11:45:59 阅读:次【字体:

机房动力环境监控方案优势

1、监控网管系统采用稳定的B/S结构,无需安装客户端便可远程监控浏览,通过IE浏览三级监控管理可以通过内、外网授权管理和维护操作,简单方便;

2、通过策略配置,满足用户各种报警组合的需求。现场报警时,报警可通过电脑音箱、短信、邮件、电话、远程声光警号、桌面推屏及远程大屏幕显示等实现;

3、通过策略配置,满足用户组合数据查询和统计的需求,并通过自定义规则快速获得数据。

4、标准的TCP/IP协议,可以通过带内或带外通道低成本实现联网三级监控和管理,在现有的基于IP网络构架上无需再组建专网实现监控功能;随时扩容,IP联网互通;

5、维护方式:通过用户权限管理可在内网或通过放火墙设置在外网实现远程配置监控主机、更改网络地址参数,修改监控参数阈值,查询监控画面,查询出入门信息等,极大提高运行维护的效率,节约大量的人力维护成本;

6、监控子系统采用网络图像技术能在较低的传输速率的情况之下,画面无明显的失真,分辨率无明显降低,对现有的网络系统不会产生压力,提高网络的使用效率和吞吐量,图像是采用动态的压缩码流MPEG4的压缩方式;

7、图像监控录像可远程异地存取,多目录转发服务,多目录备份服务,当硬盘录像机出现故障时,备份服务器可立即自动启动,实现双路备份,值班人员在发现有异常情况时,可立即录像在自己的电脑里进行回放调看。

8、整个监控系统能做到同时多人使用,多人浏览,在实现多级用户管理权限

9、监控系统的安全性高,稳定性强,监控终端设备CREATE采用嵌入式实时操作系统,软件固化在硬件里,不受病毒黑客的攻击,具备主动式双数据流传输,对于网内IP地址冲突和端口数据堵塞实现自检自愈功能;网管软件具有加密用户认证和分级权限管理功能,网管平台还具备自检自愈功能;

机房动力环境监控系统可规划

可通过权限分级管理,监控中心可直接采集、监控、处理相关信息;同时该系统具备全国联网功能;

全辖机房监控联网采用XX内部IP路由传输方式,以组播为主选方式,单播为备选方式。

系统中对于各个被监控机房的供电子系统、环境子系统、消防子系统、监视子系统等集中网管和监控综合系统功能。

多种报警手段(手机短信、电话报警、电子邮件、网络信息报警)结合使用,灵活方便,并具备管理功能;

支持各种电源监控,连接232或485接口,通过协议转换器转换电源的信息成TCP、UDP/IP信号,进行远程管理;

嵌入式网络型监控设备分别安装在机房,与各种传感器、现场电源、空调、摄像机等相连;

软件采用B/S或C/S结构和大型SQL数据库,集中监控管理软件具有界面友好、快速报警、自动纪录、多级协同浏览,操作简单方便等优点;

该系统设计能完全满足24小时365天长时间正常运行;

监控现场通过监控系统的任意报警,可联动视频对准预设好的任意位置,为突发事件提供准确的事实依据。

机房动力环境监控总系统结构

本方案将配电、电源监控、环境监控结合在一起,提出建设基于TCP/IP传输技术的数字化、网络化机房动力环境监控系统工程。在方案设计里,配置的是CREATE机房智能专业监控产品,并配备了多种环境监测传感设备,所有的信息采集与控制均通过企业内部的网络通道进行。

采用多级结构的监控网建设:即每个机房监控单元与监控中心传输采用XX内部专网方式,一旦各个机房的监控网络建立,将CREATE监控设备安装在标准机架上,网络视频设备和摄像头安装在机房内适当位置,各自分配好IP地址,实现多个机房的联网参数监控和告警的查询、排序、统计等功能。监控中心安装数据库服务器及相关监控管理软件后,监控中心和各个分控中心根据各自的管理权限可以同时进行机房监控管理和收到告警通知。

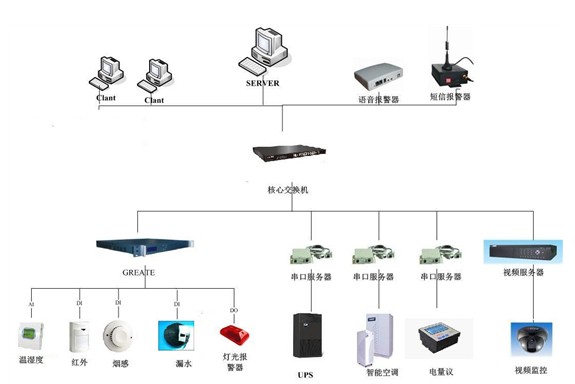

监控系统主要包括三个部分构成:监控装置、传输通道、监控中心。如图为监控网络拓扑图,采用专网链路接入监控网可以做到全部联网。

机房动力环境平台软件

是完全建立在标准的WEB构架上,采用 .NET平台,XML协议数据接口,处理来自各个现场的报警信息,值班人员管理。这些数据通过后台SERVICE服务的模式受理、分析、处理、校验等过程,保证报警信息及时、正确地得到记录分析,同时为维护部门提供日常维护报表、性能状况统计报表等分析数据。监控中心平台通讯机按用户方要求接受发送受监控数据到上一级集控中心。

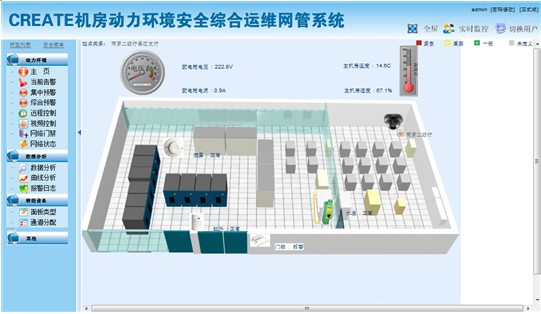

软件系统采用标准IE浏览器界面运行,监控主画面可以采用地理分布图,在地理分布图上标出每个机房,放置注超文本链接,链接到下一级画面,可以方便地进入每个被监控机房的内部浏览信息,甚至可以浏览设备的信息。只要会作主页就能生成自己想要的监控画面,画面可以随意生成,方便用户应用。也降低用户对设备开发商的依赖。

在有紧急的告警信息到来时,系统会立即推出发出告警信息的机房的画面,发出声光报警,可以帮助监控人员找出问题,及时处理。而且可以拨通当值人员的手机或者呼机,通知当值人员。

用户只要运行标准浏览器就可以工作。在任意的地点,任意的时间,只要能够接入互联网,拥有相应的权限就可以监测机房。控制权只能在本地的监控中心,保证安全运行。

各种数据和运行日志被记录于标准的数据库中,支持现有的EXECL办公软件直接生成相应的报表。也给用户方提供标准的OPC接口、SNMP接口及特殊要求的SOCKET接口,与用户方其他管理系统联接,为综合设备网管系统提供原始的设备运行数据。

告警基本功能

告警分成三级:紧急告警,重要告警,一般告警。告警准确,无漏报、误报发生。

具有多地点、多事件的并发告警功能,不应丢失告警信息,告警准确率高。

可对任一监测量设定告警等级、告警门限值或阈值。其中,对任一监测量可设置2级门限值,避免了由于干扰、瞬变等造成误报警,减少同一时间的频繁报警次数。

无论监控系统业务台处于任何界面,均应及时自动提示告警,显示并打印告警信息。所有告警一律采用可视、可闻声光告警信号。

发生告警时,应由维护人员进行告警确认。如果在规定时间内(根据通信线路情况确定)未确认,可根据设定条件实现声光、短信、语音等形式通知相关人员。

系统能对具有将因其它告警引起的告警进行屏蔽,只上送主要告警。

系统应能根据需要对各种历史告警的信息进行查询、统计和打印,同时能够查询与告警相关的遥测量及遥信量数据。

告警产生条件、告警等级及告警门限值可在线配置和修改并可分别定义到每一个信号量。

当系统的容量超出系统的限制后,发出预警提示,如服务器性能无法满足现有组网要求时发出预警提示。
