详解精密空调四大组件系统及其工作原理

双击自动滚屏 发布者:精密空调 发布时间:2018-06-13 09:19:51 阅读:次【字体:

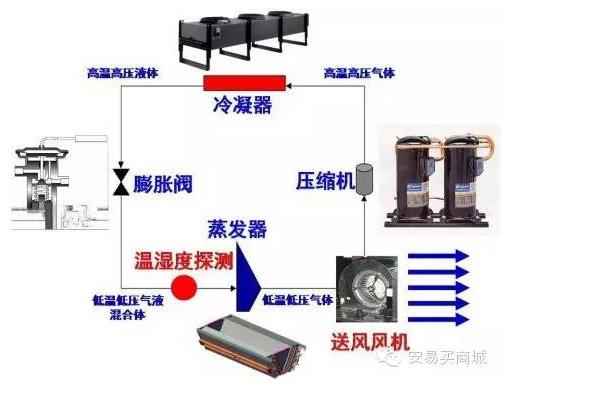

精密空调主要由压缩机、冷凝器、膨胀阀和蒸发器组成。

一般来说空调机的制冷过程为:压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体,然后送到室外机的冷凝器;冷凝器将高温高压气体的热能通过风扇向周围空气中释放,使高温高压的气体制冷剂重新凝结成液体,然后送到膨胀阀;膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂,然后送到蒸发器回路中去;蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂,然后又送回到压缩机,重复前面的过程。



一、蒸气压缩式制冷原理

蒸气制冷是利用某些低沸点的液态制冷剂在不同压力下汽化时吸热的性质来实现人工制冷的。

在制冷技术中,蒸发是指液态制冷剂达到沸腾时变成气态的过程。液态变成气态必须从外界吸收热能才能实现,因此是吸热过程,液态制冷剂蒸发汽化时的温度叫做蒸发温度,凝结是指蒸汽冷却到等于或低于饱和温度,使蒸汽转化为液态。

在日常生活中,我们能够观察到许多蒸发吸热的现象。比如,我们在身上擦一些酒精,酒精很快蒸发,这时我们感到擦酒精部分反应很凉。又如常用的制冷剂氟利昂R-22液体喷洒在物体上时,我们会看到物体表面很快结上一层白霜,这是因为R-22的液体喷到物体表面立即吸热,使物体表面温度迅速下降(当然这是不实用的制冷方法,因为制冷剂R-22不能回收和循环使用)。

蒸气压缩式制冷是利用液态制冷剂汽化时吸热,蒸汽凝结时放热的原理进行制冷的。

二、制冷循环

压缩机是保证制冷的动力,利用压缩机增加系统内制冷剂的压力,使制冷剂在制冷系统内循环,达到制冷目的。开始压缩机吸入蒸发制冷后的低温低压制冷剂气体,然后压缩成高温高压气体送冷凝器;高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体;当常温高压液体流入热力膨胀阀,经节流成低温低压的湿蒸气,流入蒸发器,从周围物体吸热,经过风道系统使空调房间温度冷却下来,蒸发后的制冷剂回到压缩机中,又重复下一个制冷循环,从而实现制冷目的。

三、制冷剂在制冷系统中状态

从压缩机出口经冷凝器到膨胀阀前这一段称为制冷系统高压侧;这一段的压力等于冷凝温度下制冷剂的饱和压力。高压侧的特点是:制冷剂向周围环境放热被冷凝为液体,制冷剂流出冷凝器时,温度降低变为过冷液体。

从膨胀阀出口到进入压缩机的回气这一段称为制冷系统的低压侧,其压力等蒸发器内蒸发温度的饱和压力。制冷剂的低压侧段先呈湿蒸气状态,在蒸发器内吸热后制冷剂由湿蒸气逐渐变为汽态制冷剂。到了蒸发器的出口,制冷剂的温度回升为过热气体状态。过冷液态制冷剂通过膨胀阀时,由于节流作用,由高压降低到低压(但不消耗功、外界没有热交换);同时有少部分液态制冷剂汽化,温度随之降低,这种低压低温制冷剂进入蒸发器后蒸发(汽化)吸热。低温低压的气态制冷剂被吸入压缩机,并通过压缩机进入下一个制冷循环。

四、制冷量

在制冷循环中,循环流动的每千克制冷剂从被冷却物体吸收的热量叫做单位重量制冷量,用符号q表示,单位是大卡,单位重量制冷量是表示制冷循环的一个特殊参数,这由制冷剂的性质,循环温度等条件决定,蒸发温度越低,冷凝温度越高,其值越小,反之越大。制冷装置的产冷量是单位时间内从被冷却物体吸收并在冷凝器中放掉的热量,用符号Q表示,单位是大卡。Q值的大小等于制冷剂重量流量G与单位重量制冷量q的乘积,即:Q=G·q 。

在实际工作中,有时为了方便的获得制冷量的粗略计算也过下式计算Q=L·(t2-t1) ,式中L循环风量,(t2 -t1)为进出风温差。

五、制冷剂

制冷剂是进行制冷循环的工作物质。

(一)对制冷剂的要求

理想的制冷剂要求化学性质是无毒、无刺激性气味、对金属腐蚀作用小、与润滑油不起化学反应,不易燃烧、不易爆炸、并且要求制冷剂有良好的热力学性质,即在大气压力下它在蒸发器内的蒸发温度要低、蒸发压力最好与大气压相近;制冷剂在冷凝器中、冷凝温度对应的压力要适中,单位制冷量要大,汽化热要大,而液体的比热要小,气体的比热要大。要求制冷剂的物理性质:凝固温度要低、临界温度要高,导热系数和放热系数要大,比重和粘度要小,泄漏性要小。

(二)制冷剂的种类

制冷剂种类很多,实际应用时可根据制冷剂类型,蒸发温度、冷凝温度和压力等热力学条件以及制冷设备的使用地点来考虑。制冷剂可分为四类:即无机化合物、碳氢化合物、氟里昂和共沸溶液。

目前我们空调最多使用的是氟里昂R-22,属一代环保制冷剂,无毒无味,对臭氧层有破坏,单位制冷量大,冷凝温度压力适中,价格便宜,最近一段时间很难淘汰。

六、制冷系统的构造及组成

构成基本的制冷系统主要有四大部件:压缩机、蒸发器、冷凝器、膨胀阀。

为了改善制冷系统的性能,达到更好的使用性能,通常还有不少辅助器件:液体管路电磁阀、视液镜、液体管道干燥过滤器、高低压力控制器等。

(一)压缩机

压缩机按其结构分为三类:开启式、半封闭式、全封闭式。目前大部分机房专用空调采用全封闭式压缩机,只有力博特空调部分型号采用半封闭式压缩机。

全封闭制冷压缩机是一种压缩机与电动机一起,装置在一个密闭铁壳内形成的一个整体。从外表看只有压缩机的吸排气管接头和电动机的导线;压缩机壳分为上下两部分,压缩机和电动机装入后,上下铁壳用电焊焊接成一体。平时不能拆卸,因此机器使用可靠。

在全封闭制冷压缩机中,又有活塞型压缩机和涡旋式压缩机。

在现在生产的机房专用空调系统中,采用的压缩机均为全封闭涡旋式制冷压缩机。它的构造主要由下列各项组成:旋转式进、出口阀门;压力表接口;内置式过载保护;弹性机座;曲轴箱加热器;内置式润滑油泵。

涡旋式制冷压缩机最大的优点是:

1、结构简单:压缩机体仅需两个部件(动盘、定盘)就可代替活塞压缩机中的多种配件,因此故障率很低。

2、高效:吸气气体和变换处理气体是分离的,以减少吸气和处理之间的热传递,可以提高压缩机的效率。涡旋压缩过程和变换过程都是非常安静的。

(二)蒸发器

1、蒸发器的分类

蒸发器按其被冷却的介质种类可分为冷却液体的蒸发器(干式蒸发器)和冷却空气用的蒸发器(表冷式蒸发器)这两大类。

空调系统所使用的蒸发器一般为冷却空气的蒸发器。当制冷系统的氟里昂液态进入膨胀阀节流后送入蒸发器,属于汽化过程,这时候需要吸收大量热量,使房间温度逐步降低、以达到制冷效果且能冷凝空气中的水分而达到除湿效果。

2、A型蒸发器

“A”型结构蒸发器的优点是该结构具有较大的迎风面积和较低的迎面风速以防止逆风带水。蒸发器配备有1/2”铜管铝翅片及不锈钢凝结水盘,以利热量更好的传递。

蒸发器盘管分为多路进入并作交错安排,籍此将每个制冷系统都能遍布于盘管迎风面上,当单一制冷系统运行时,显热制冷量可达总制冷量的55%—60%。

3、蒸发器的去湿功能

在正常制冷循环中,室内机风扇以正常速度运转,供给设计气流以及最经济的能量以满足制冷量的要求。

(1)简单的除湿功能

当需要除湿时,压缩机运行,但室内机马达转速降低,通常为原转速的2/3,因此风量也减少了1/3,通过冷却盘管的出风温度变成过冷,产生良好的冷凝效果即增加了除湿量。以此法增加去湿量带来的弊端有:当出风量减少1/3,通常在几秒种之内出风温度降低2℃—3℃,当突然降低温度速度达到最大允许值每10分钟降低1℃时,造成控制可靠性降低;当出风量减少1/3,过滤效率降低,对换气次数及通风量都有很大影响,造成室内控制精度降低和温度分布不均匀;由于出风温度降低,需接通电加热器以提高室温,造成温度控制不精确和增加运行费用。

(2)专门的去湿循环

冷却绕组分为上、下两个部分,分别为总冷却绕组的l/3和2/3。在正常冷却方式下,制冷工质流过冷却绕组的两个部分。在除湿方式下,常开电磁阀关闭,这样就把通向冷却绕组的上部绕组(1/3部分)的氟里昂制冷剂切断了,全部氟里昂制冷剂都流向冷却绕组的下部绕组(2/3)部分。通过下部绕组的空气的温度是很低的,通常至少比冷却循环中的空气降低 3℃,所以增加了去湿效果,但其弊端是总制冷量会减小和吸气压力降低。

(3)旁路气体调节器

在“A”型蒸发器顶部安装一个旁路气体调节器,在正常冷却方式下这个调节器是关闭的,所有返回的气体都要平均地经过两个冷却绕组。当需要进行除湿操作时,旁路气体调节器完全打开,使1/3的返回气体旁路经过A框绕阻的顶部而没有经过冷却,另外2/3的返回气体均匀地通过A框绕组,排出气体的温度被快速降低,增加去湿效果。

此种去湿方法的效果与专门的去湿循环相同,但是其优点是总制冷量将保持不变。

(三)冷凝器

冷凝器按其冷却形式可分为三大类型:水冷式、风冷式、蒸发式及淋水式。

① 水冷式

在水冷式冷凝器中,制冷剂放出热量被冷却水带走。冷却水可以一次流过,也可以循环使用。当使用循环水时,需要有冷却水塔或冷水池。水冷冷凝器有壳管式、套管式、沉浸式等结构形式。

② 风冷式

在风冷式冷凝器中,制冷剂放出的热量被空气带走。它的结构形式主要为若干组铜管所组成,由于空气传热性能很差,故通常都在铜管外增加肋片,以增加空气侧的传热面积,同时采用通风机来加速空气流动,使空气强制对流以增加散热效果。

③ 蒸发式及淋水式

在这类冷凝器中,制冷剂在管内冷凝,管外同时受到水及空气的冷却。

目前进口机房专用空调的类型以风冷型为主。下面对风冷型冷凝器作详细叙述。

风冷冷凝器采用10厘铜管,铝翅片结构,风机采用可调速电机或者压力控制器控制风机的频繁开停,以保证冷凝器在冬季、夏季能够均衡使用,也使冷凝压力在很冷,很热的环境下不致变化太大。

风冷冷凝器适用于环境温度-30℃—+40℃范围之内,当环境温度较高时,将引起冷凝器压力升高,这将由调速器的压力传感机构感受到这种压力的变化,并将这种变化转变为输出电压的变化,从而使电机转速产生变化或者是控制风机开停以达调节强制对流效果的目的。

机房专用空调室外冷凝器在出厂时已经过调整及校验,但由于长途运输或者长期使用中的震动,偶尔会出现调速器的设定漂移现象。如果出现此情况可参相应型号的说明书适当调整。压力控制的也是如此。

通常室外机调整压力范围为:室外机高压压力在14kgf/cm2左右时风机起转,在20—24kgf/cm2时达到满负荷转速,而在14—18kgf/cm2时调速性能为最佳状态。压力控制的室外机高压压力在14kgf/cm2风机停转,在20—24kgf/cm2时达到满负荷转速,且压力偏高,正常控制在14—18kgf/cm2为最佳状态。

(四)热力膨胀阀

1、热力膨胀阀的结构

膨胀阀的顶部由密封箱盖波纹薄膜感温包和毛细管组成一个密闭容器,里面灌注氟里昂,成为感应机构,感应机构内灌注的制冷剂可以与制冷系统的相同,也可以不同,比如制冷系统用的是R-22,感温包可灌注R-12,感温包用来感受蒸发器出口的过热蒸汽温度,毛细管作为密封箱与感温包的连接管,传递压力作用在膜片上,膜片是由一块薄合金片冲压成形。受力后弹性伸缩性很好,调节杆是用来调整膨胀阀门的开启过热度,在调试过程中用它来调节弹簧的弹力,调节杆向里旋时,弹簧压紧,调节杆向外旋时,弹簧放松,传动杆顶在阀针座与传动盘之间传递压力,阀针座上装有阀针,用来开大或关小阀孔。

2、热力膨胀阀的工作原理

膨胀阀通过感温包感受蒸发器出口端过热度的变化,导致感温系统内充注物质产生压力变化、并作用于传动膜片上,促使膜片形成上下位移,再通过传动片将此力传递给传动杆而推动阀针上下移动,使阀门关小或开大,起到降压节流作用和自动调节,蒸发器的制冷剂供给量并保持蒸发器出口端具有一定过热度,得以保证蒸发器传热面积的充分利用,以及减少湿压缩和冲缸现象的发生。

3、膨胀阀的种类(内平衡、外平衡)

作用于热力膨胀阀体内传动膜片下部的压力为节流后的蒸发压力(这一压力通过传动杆和传动片的缝隙而进入膜片下部分空间)这种结构称为内平衡式膨胀阀。

作用于热力膨胀阀体内传动膜片下部的压力不是节流后的蒸发压力,而是通过外接平衡管将蒸发器出口端的压力引入传动膜片下部空间结构的阀门、称为外平衡式热力膨胀阀。

在专用空调机中采用的通常是外平衡式热力膨胀阀。热力膨胀阀虽只是一个很小的部件,但它在制冷系统中的作用必不可少,所以它与制冷压缩机、蒸发器、冷凝器、并称为制冷系统四大部件。

(五)制冷系统的其它辅件

1.液体管路电磁阀

液体管路电磁阀在制冷系统中受主控板控制,与压缩机、高压保护开关、气流保护开关串联。在压缩机停机时,由于惯性作用以及氟里昂的热力性质,使氟里昂大量进入蒸发器,在压缩机再次启动时,湿蒸气进入压缩机吸入口引起湿冲程,不易启动,严重的时候甚至将阀片击破。液体管路电磁阀的设置,使这种情况得以避免。在STULZ空调机系统,压缩机和电磁阀控制系统串连,停机时电磁阀将高低压分为二个部分。当压缩机需要启动时,电磁阀与压缩机启动而同时打开。

2.视液镜

视液镜在制冷系统中处于制冷电磁阀和干燥过滤器之间,顾名思意,它是用来观察液体流动状态的,根据气泡的多少可以作为制冷剂注入量的参考,根据视液镜颜色可以看出系统内水份的含量。

3.液体管道干燥过滤器

通常,液体管道干燥过滤器是不可拆卸的。内部采用分子筛结构,能够去除管道中的少量杂质水份等,起到净化系统的目的。因管道在焊接中会出现氧化物,并且氟里昂制冷剂的纯度也有所不一,所以我们采用的氟里昂制冷剂都要求进口的。液体管道干燥过滤器出现堵塞时,会引起吸气压力降低,在过滤器两端会出现温差,如出现这种情况,需要更换过滤器。

4.高低压力控制器

在制冷系统中高低压力控制器是起保护作用的装置。高压保护是上限保护,当高压压力达到设定值时,高压控制器断开,使压缩机接触器线圈断电,压缩机停止工作,避免在超高高压下运行损坏零件。高压保护是手动复位,当压缩机要再次启动时,需先按下复位按钮。当然,在重新启动压缩机前,应先检查出造成高压过高的原因,给予排除后,才能使机器运转正常。

低压保护是为了避免制冷系统在过低压力下运行而设置的保护装置。它的设定分为高限和低限。它的控制原理是:低压断保护器断开会给电脑控制板一个信号,压缩机停机切控制板告警。低压控制器是自动复位,但受电脑板控制告警消除后才能再次启动所以要求操作人员到场观察机器的运行情况,出现报警时能及时处理,从而起到更好的保护效果。

七、精密空调选型的步骤方法

(一)确定冷负荷要求

1. 用热负荷计算。

2. 根据设备的总数量计算出显热冷量的要求。

3. 若设备为未知,则利用经验法,如以每平方米350W-500W计算,求出总冷量再乘以0.9显热比得出显冷负荷。

各种热量单位的换算:

1Kcal(大卡)=3.969 BTU; 1BTU=0.252 Kcal

1Kcal(大卡)=4.19KJ(千焦耳); 1KJ=0.239 Kcal

1KW(千瓦)=860 Kcal/h(大卡/小时)

1St(美国冷吨)=3024 Kcal/h

1Lt(日本冷吨)=3320 Kcal/h

1匹=2~2.2 Kw/h

例:某设备托管区机房:约88m2,计划机柜数量:50个,按实际热负荷计算:

单柜功率:25A×220V = 5.5kVA

发热量:5.5×0.8(功率因数)=4.4KW

设备总发热量:4.4 x 50 x 80%(发热系数)=176KW

环境热量:100w/m2

单位面积热量:88m2×100 =8.8kW

总冷负荷:176KW+8.8kW =184.8kW

(二)(1)确定扩容需要量

1. 一般选择空调都需要考虑扩容,特别是如果使用中央冷凝水或冷冻水系统更应扩容。

2. 即使采用风冷系统也要记住,一旦数据中心开始运作,要安装新的空调设备是非常麻烦的。

(2)留有冗余

1. 任何设备都有损坏的可能。

2. 如果没有空调则资讯系统也不能工作。

3. 至于冗余的多少则视设备的重要性来定。

(三)制冷方式确定

1. 风冷---配置简单,维护容易,需要占用空间小。

2. 水冷---制冷效率高,运行费用低。

3. 冷冻水冷---配置简单,经济,水管长度基本不受限制。

4. 其他。

(四)气流分配(送风方式选择)

1. 假如有活动地板,可利用下送风/顶回风。

2. 活动地板至少保证300mm高,并且地面上应铺设隔热层。

3. 如顶部送风应留有500mm高的空间。

4. 如采用风管系统送风则要计算其管压降和各出风口的风量。

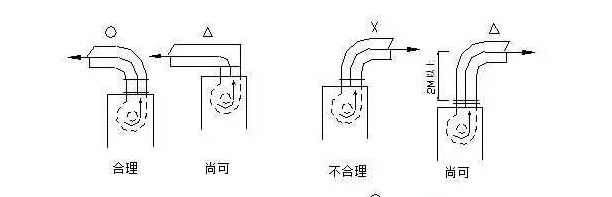

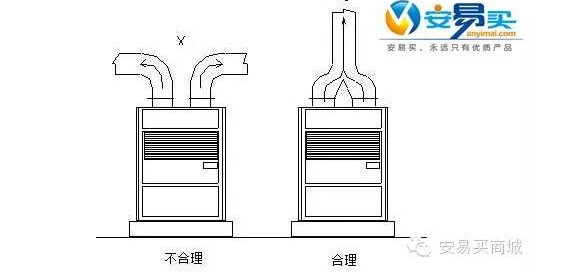

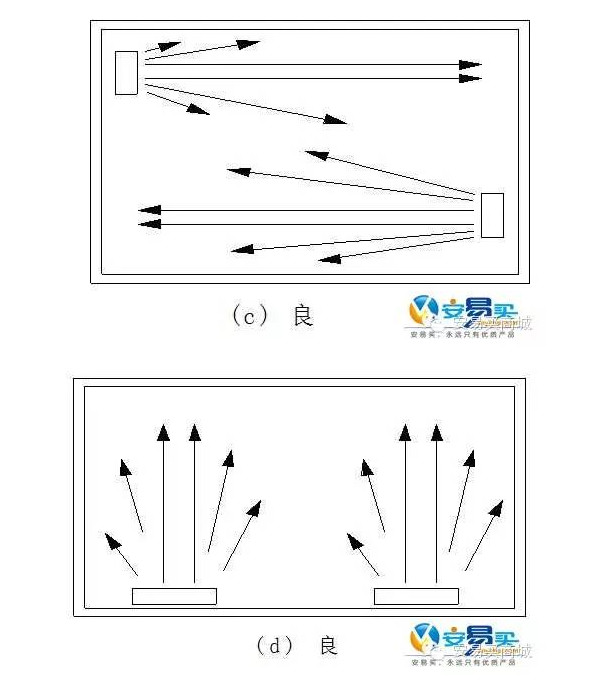

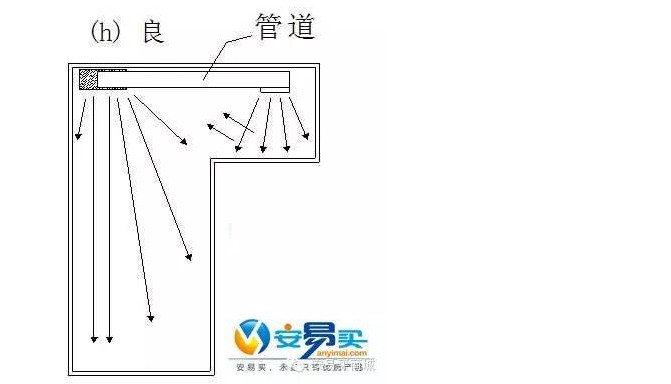

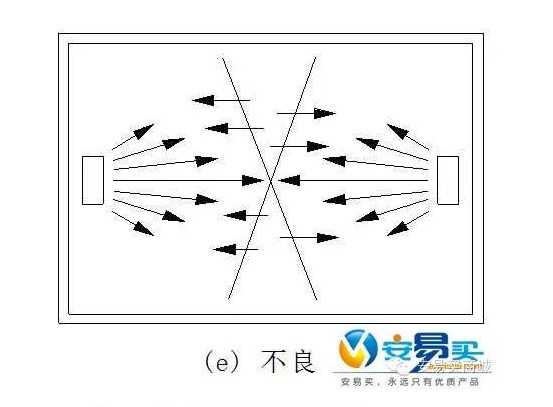

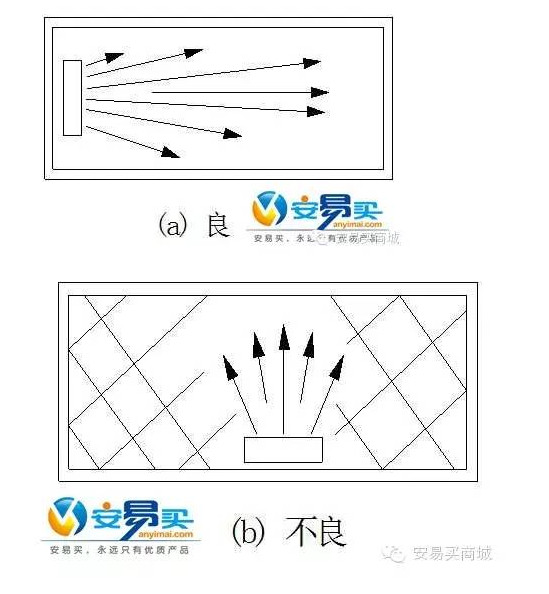

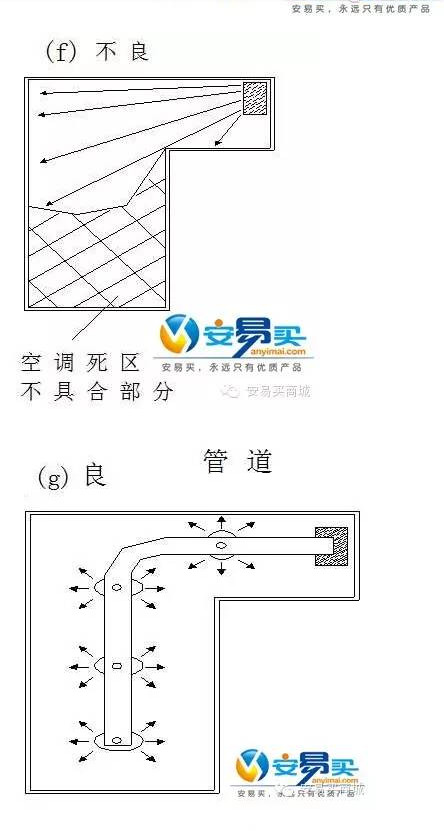

空调机的摆放范例:

(五)设定回风状态

1. 回风状态直接影响制冷量。

2. 室内空气状态对计算机房是极其重要的。

3. 通常下送顶回的分布可允许较高的回风温度。

4. 但回风温度过低也不可取,因为这种气流会对设备造成冷冲击。



(六)选定大气环境温度

1. 由于空调365天常年运行,必须考虑最高和最低环境温度。

2. 对照标定环境温度下的制冷量。

3. 如果实际环境温度较高则回降低空调机制冷容量。

4. 如要保持原机的制冷量,可加大冷凝器。

(七)选择空调机的数量

1. 对同一冷负荷采用多台小容量空调要比采用大容量空调要好。

2. 例:总制冷量要求=100kW,则选用两台50kW机组而不选用一台100kW机组。

(八)选件

专用空调通常都备有多种选件供客户选择:

1)高压风机;

2)高效过滤器;

3)大功率电加热器;

4)漏水检测装置;

5)各种通信软件等。
